76米锥面顶负荷自立式宽频带天线(专利产品)

○ 可替代70米-150米自立式中波天线及传统中波天线

○ 可实现数字化音频广播

○ 可实现多频共塔(f1/f2≥1.25时)


主要技术特点

○中波全频段内带宽宽,并可根据需要,自由调整输入阻抗,达到最佳匹配

○塔体通过中间并馈接地,防雷效果好

○利用锥面缓变原理,降低终端反射和谐振频率,使天线的长度变小,且不影响天线的效率

○利用天线长细比原理,降低阻抗变化率,提升天线带宽

○利用并馈技术调整天线输入阻抗,提升天线发射效率

主要结构特点

○上锥体为不锈钢立体结构,下锥体采用热镀锌钢结构,不仅结构安全稳固,其抗风可达0.85KN/㎡

○不锈钢与热镀锌钢结构抗腐蚀性强,维护简单

○天线体侧面采用”米“字型组合结构,增加了稳定性,支撑强度强

○天线绝缘装置设计合理、安全可靠、更换便捷

○采用solidworks软件设计,天线结构美观

产品实际应用

河南人民广播电台104发射台2座76米锥面顶负荷自立式宽频带天线

 A1  功率:200KW                         A2   功率:200KW

     频率:603KHZ                             频率:657KHZ

 特点:频率低、功率大

○西藏自治区:那曲中波台、亚东中波台

   那曲中波台                                 亚东中波台

   功率: 10KW                                 功率:10KW

   频率: f1=639KHZ                            f1=639KHZ

         f2=1134KHZ                           f2=1143KHZ

特点:那曲海拔高达4700米、昼夜温差大、风压大

陕西:榆林中波台

功率:10KW

频率: f1=693KHZ  f2=1359KHZ

特点:频率低、当地风压大、昼夜温差大

技术说明

主要技术方案

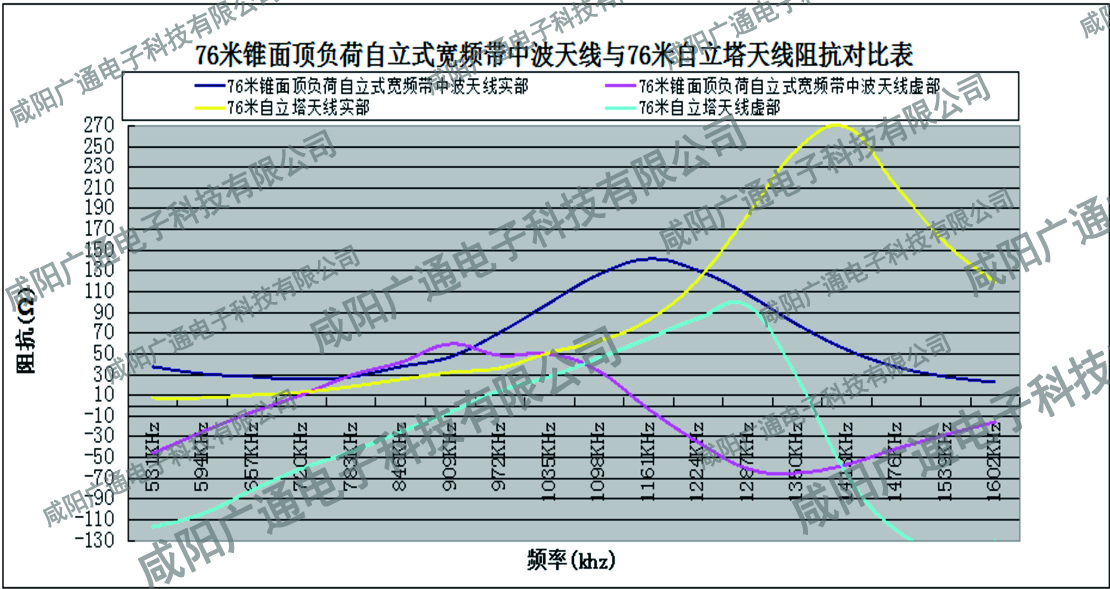

76米锥面顶负荷自立式宽频带天线与76米自立塔天线阻抗对比表




76米锥面顶负荷自立式宽频带天线与120米自立塔中波天线阻抗对比表





       天线的输入阻抗直接影响着天线的辐射阻抗、输入电流和电压。天线的输入阻抗越小,天线的输入电流越大,输入电压越低,天线地电流和网络的损耗越大;如果天线的输入阻抗越大,天线的输入电流越小电压越高,双频共塔时阻塞网络损耗越大,天线或是网络的防高压能力要求就越大。因此合适的天线阻抗(30Ω-150Ω)是保证天线频率和天馈系统效率的最基础要求。
